Siltuma tilti esošās ēkās: pielaide, pierādījums un tipiskās vietas

6 min lasīšanas

Siltuma tilts ir lokāli ierobežota siltumu pārnesošā apvalka daļa, kurā siltuma plūsmas blīvums ir augstāks nekā netraucētā blakus esošajā būvelementā. Tam ir divas sekas: tiek zaudēts vairāk siltuma, un virsma telpu pusē kļūst aukstāka. Sākot no 80 % relatīvā gaisa mitruma uz virsmas pastāv pelējuma sēnīšu apauguma risks. Tiesību akti abus aspektus aplūko atsevišķi: enerģijas zudumus – bilancē, virsmu – ar minimālo siltumaizsardzību.

Ko regulē likums un uz kurām ēkām

Gebäudemodernisierungsgesetz (GModG, Ēku modernizācijas likums) 12. pants sastāv no viena teikuma: ēka jāizbūvē tā, lai konstruktīvo siltuma tiltu ietekme uz gada siltumenerģijas patēriņu apkurei pēc vispāratzītiem tehnikas noteikumiem un katrā atsevišķā gadījumā saimnieciski pamatotiem pasākumiem tiktu turēta pēc iespējas zema. Arī 11. pants par minimālo siltumaizsardzību skaidri adresēts jaunbūvējamām ēkām. 24. pants nosaka, ka atlikusī ietekme jāņem vērā, nosakot gada primārās enerģijas patēriņu, un attiecībā uz pielaidēm atsaucas uz DIN 4108 Beiblatt 2 2019-06 izdevumā.

Esošu ēku izmaiņām 36. pants atsevišķu siltuma tiltu teikumu nesatur. Tas prasa, lai atjaunota ārējā būvelementa attiecīgās virsmas nepārsniegtu 7. pielikuma U vērtības. Pielaide kļūst svarīga, kad esoša ēka tiek bilancēta pēc 38. panta. Tā 3. punkts aprēķinos prasa ievērot 22. līdz 30. pantu, un tajos ietilpst arī 24. pants.

Trīs pielaides salīdzinājumā

Pieeja ΔUWB W/(m²K) Nosacījums
Vienota 0,10 pierādījums nav nepieciešams; ir spēkā arī tad, ja detaļas atšķiras no pielikuma piemēriem
A kategorija 0,05 līdzvērtības pierādījums, apstiprināta tikai A kategorija
B kategorija 0,03 visas detaļas atbilst B kategorijai
Detaļu pierādījums aprēķināts visi siltuma tilti simulēti

Pielaide tiek piemērota visai apvalka virsmai. Par lieluma kārtu: specifisko transmisijas siltuma zudumu augstākā vērtība pēc 38. panta 2. punkta brīvi stāvošai dzīvojamai ēkai ar ēkas lietderīgo platību līdz 350 m² ir 0,40 W/(m²K); esošu ēku novērtēšanā to drīkst pārsniegt līdz 40 procentiem. Vienota pielaide 0,10 aprēķinos aizņem ceturto daļu no augstākās vērtības, 0,05 – astotdaļu.

Ko prasa līdzvērtības pierādījums

Beiblatt 2 tika pārstrādāts 2019. gadā un satur 399 izpildes piemērus 27 savienojumu grupās, tostarp grīdas plātne, pārseguma plātne, logu savienojumi, rullo slēģu kārbas un jumta savienojumi. Pēc DIN Media tas ir labots ar 1. labojumu no 2025-02. Pierādījums norit trijos posmos:

  1. Detaļa attēlā atbilst normas paraugam; prasības tiek pārņemtas.
  2. Tā atšķiras; tad pierādījumu veic, salīdzinot atsevišķo slāņu siltuma caurlaidības pretestības R.
  3. Arī tas neizdodas; tad pierādījums jāsniedz aprēķinot.

Ja no B kategorijas atšķiras tikai atsevišķi siltuma tilti, tos aprēķina un pieskaita pie pielaides 0,03. Esošās ēkas detaļas, kas neatbilst nevienam paraugam, tādējādi ātri nonāk pie vienotās vērtības vai individuāla aprēķina.

Divi raksturlielumi, ko nevajadzētu jaukt

Siltuma tilta vērtēšanai nepieciešami divi savstarpēji neatkarīgi lielumi: papildu siltuma zudumi un virsmas temperatūra telpu pusē. Zudumus apraksta siltuma tilta zudumu koeficients – līnijveida siltuma tiltiem W/(mK), punktveida – W/K. Aprēķināt to var tikai ar jaudīgām datorprogrammām; praksē to ņem no siltuma tiltu atlantiem.

Pielaide pieder pirmajam lielumam un vidēji attiecas uz visu apvalku. Tā neko nesaka par to, cik auksta ir visnelabvēlīgākā vieta. Pēc Beiblatt 2 dažas detaļas energoefektivitātes aplūkojumā drīkst neņemt vērā, ja minimālā siltumaizsardzība ir izpildīta, piemēram, koka spāru vai laidu caurejas, kontaktligzdas un vadu rievas, ventilācijas caurules vai atsevišķi durvju savienojumi dzīvojamo ēku apvalka virsmā.

Tipiskās vietas esošās ēkās

Vieta Cēlonis

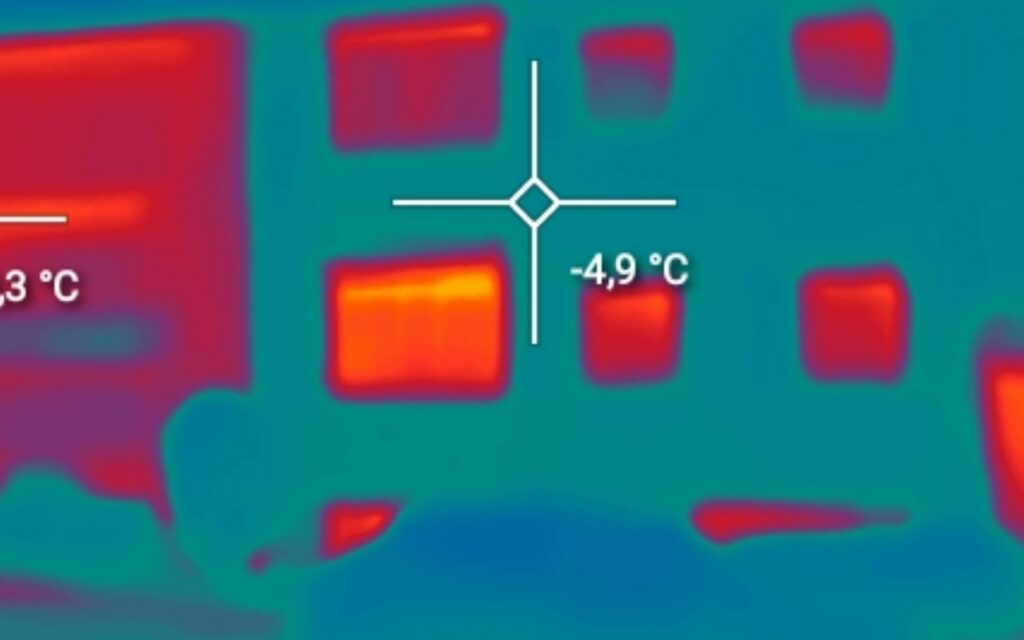

Logu ailas apmale, pārsedze, rullo slēģu kārba Šķērsgriezuma izmaiņa būvelementā; logu savienojumi ir viens no biežākajiem siltuma tiltiem
Cokols, mūra pamats Grīdas plātnes un pamatu savienojums ar ārsienu
Balkona plātne izvirzīts būvelements izlaužas cauri siltumizolācijas plaknei
Ārējais stūris ģeometriski: nesiltinātos telpas stūros virsmas temperatūra ir apmēram par 2 līdz 3 K zemāka nekā blakus esošajā sienas virsmā
Dībeļi siltumizolācijas kompozītsistēmā (WDVS) punktveida lielākas siltuma plūsmas

Nepārtraukta ārpusē esoša siltumizolācijas plakne pēc BauNetz Wissen siltuma tiltu ietekmi lietderīgi samazina. Būvelementi, piemēram, balkona plātnes, parapeti vai siltumizolācijas plakni caururbjošas konsoles, jāatdala termiski vai jāsiltina no visām pusēm. DIN 4108-2 uz to atsaucas tieši; bez papildu siltumizolācijas pasākumiem termiski neatdalītu būvelementu izpilde ir nepieļaujama, raksta BauNetz Wissen. Kur siltināt var tikai no iekšpuses, pievienotie būvelementi paliek problēma; par to – raksts par Innendämmung im Bestand. Vai vieta kļūst par pelējuma risku, izšķir virsmas temperatūra telpu pusē, kā rāda raksts par Schimmelkriterium.

Esošas ēkas apsekošanai no tā izriet vienkārša secība: vispirms ēkā lokalizēt tabulas vietas, tad katrai detaļai pārbaudīt, vai der kāds Beiblatt paraugs, un tikai pēc tam noteikt, vai bilancei der A kategorija, B kategorija, vienotā vērtība vai aprēķins. Kas sāk ar vienoto vērtību, detaļas vēlāk var pierādīt atsevišķi un pielaidi samazināt.

Atklāts jautājums: kurš izdevums ir spēkā

GModG 11. pants minimālajai siltumaizsardzībai vēl min DIN 4108-2: 2013-02. Pēc DIN Media izdevums DIN 4108-2:2026-05 šo redakciju aizstāj. Vai un kad likums jauno izdevumu pārņems, ir atklāts. Projektētājiem tas nozīmē: pirms pierādījuma noskaidrot, kurš normas, Beiblatt 2 un atbalsta nosacījumu izdevums ir noteicošs projektam, un pielaidi piemērot tikai ar to vērtību, ko pierādījums patiešām pamato.
